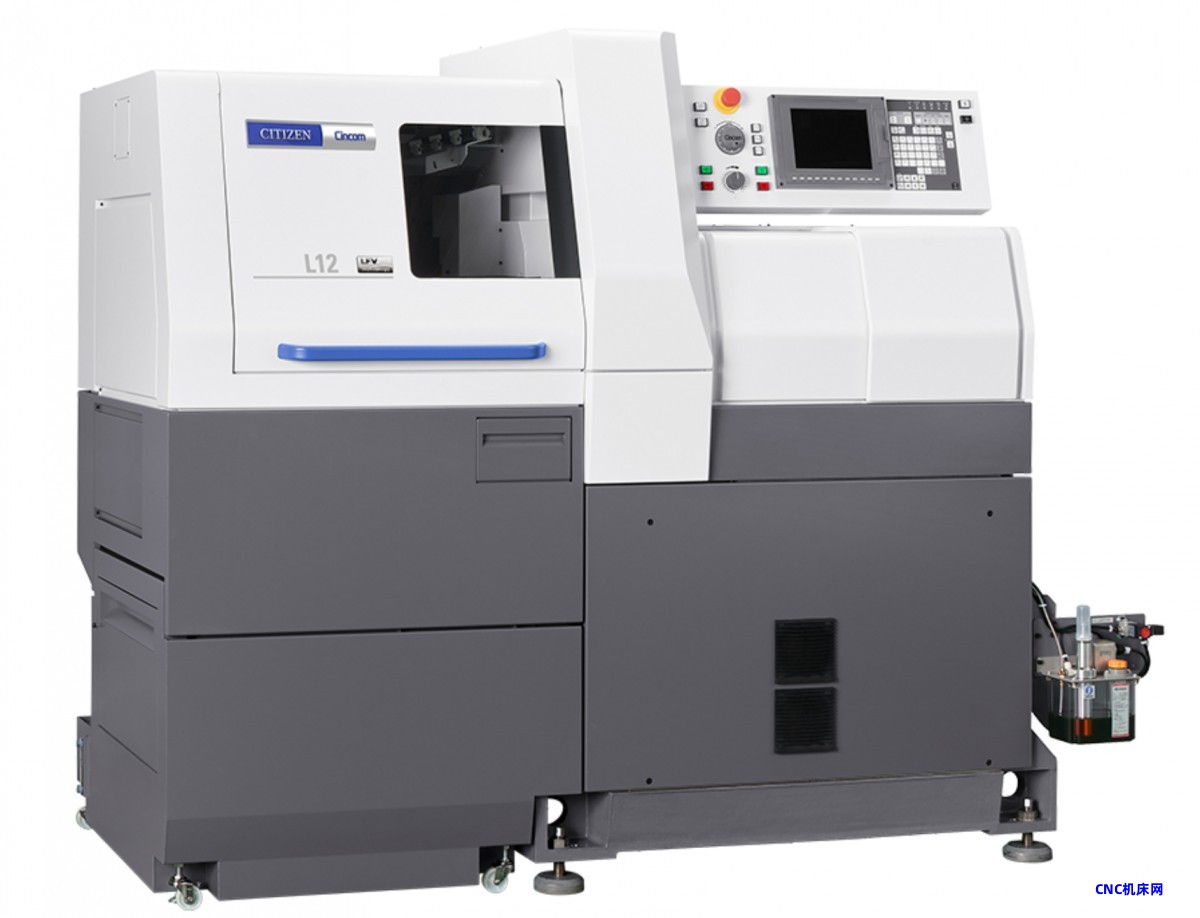

西铁城走心机 主轴箱移动型CNC自动车床 Cincom L12X
1、增加了Y2轴且进一步实现了高功能化的X型
通过在背面主轴搭载Y2轴，强化背面加工。在提升工序分配自由度的同时，使刀具 大搭载数量提升到38根。
2、包括可以进行斜孔加工的“角度可调整式端面轴”在内，有着多种多样的刀具布局，可以应对各类加工
背面主轴的驱动方式采用内置马达，实现 高转速为12,000min-1。缩短加速、减速时间，提高了生产效率
切断切削屑的独立技术“LFV”应对模式1、模式2、模式3
西铁城走心机L12X机床参数：
| 型号 | L12X | |
|---|---|---|
| 走心机加工径（D） | ?12mm | |
| 加工长度（L） | GB机 | 135mm/1夹盘 |
| GBL机 | 30mm | |
| 正面钻孔直径 | ?8mm | |
| 正面攻丝直径 | M6 | |
| 主轴贯通孔直径 | ?20mm | |
| 主轴旋转速度 | GB机 | Max.15,000min-1 |
| GBL机 | Max.12,000min-1 | |
| 背面主轴夹持直径 | ?12mm | |
| 突出长度 | 80mm | |
| 背面主轴工件伸出量 | 30mm | |
| 背面加工钻孔直径 | ?8mm | |
| 背面加工攻丝直径 | M6 | |
| 背面主轴旋转速度 | Max.12,000min-1 | |
| 排刀旋转刀具 | 钻孔直径 | ?5mm |
| 攻丝直径 | M4 | |
| 主轴旋转速度 | Max.10,000min-1 | |
| 背面旋转刀具 | 钻孔直径 | ?5mm |
| 攻丝直径 | M4 | |
| 主轴旋转速度 | Max.9,000min-1 | |
| 刀具安装数量 | 多 | 38把 |
| 刀塔车削刀具 | 7 | |
| 刀塔旋转刀具 | 6～17 | |
| 正面钻孔刀具 | 标准2把 多11把 | |
| 背面钻孔刀具 | 8（17） | |
| 刀具尺寸 | ||
机床类型： | 走心机 |
产品名称： | Cincom L12X纵切机床 |
产品备注： | Cincom西铁城 |
产品类别： | 西铁城纵切机床 |
